Kuinka väyläpalkin suunnittelu vaikuttaa matalan jännitteen kytkimen suorituskykyyn?

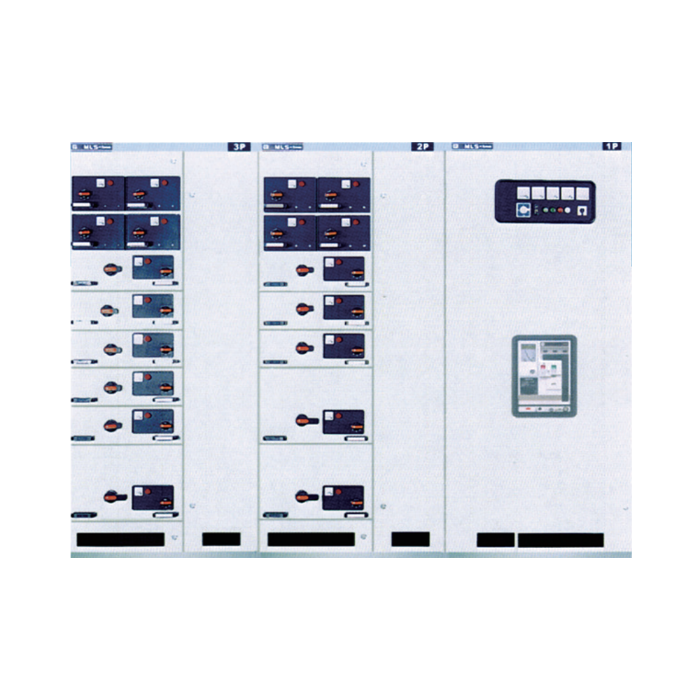

Bussipalkin suunnittelulla on ratkaiseva rooli suorituskyvyssä ja tehokkuudessa matalan jännitteen kytkinlaitteet . Väyläpalkkien suunnittelu vaikuttaa kytkentälaitteen toiminnan eri näkökohtiin, mukaan lukien virrankulun kyvyn, lämmön hajoaminen, oikosulkujen kestävyys ja yleinen luotettavuus. Tutkitaan, kuinka linja -autopalkin suunnittelu vaikuttaa näihin tekijöihin:

Nykyisen kantokapasiteetti:

Linja-autojen palkkien poikkileikkausalue ja materiaali vaikuttavat suoraan niiden nykyiseen kantokykyyn. Suuremmat poikkileikkausalueet ja materiaalit, joilla on korkeampi johtavuus (kuten kupari), mahdollistavat suuremman virranvirtauksen minimaalisella vastustuskyvyllä. Bus -tankojen asianmukainen koko varmistaa, että ne pystyvät käsittelemään nimellisvirtaa ilman liiallista lämmitystä tai jännitteen pudotusta.

Lämmön hävittäminen:

Bus -palkin suunnittelu vaikuttaa lämmön hajoamiseen, mikä on ratkaisevan tärkeää turvallisten käyttölämpötilojen ylläpitämiseksi. Lämmön hajoamiseen vaikuttavia tekijöitä ovat:

A) Pinta -ala: Pinta -ala parantaa lämmön hajoamista. Bussipalkkimallit, joissa on evät tai laminoidut rakenteet, voivat parantaa jäähdytystä.

B) Materiaali: Kuparilla on parempi lämmönjohtavuus kuin alumiinilla, mikä mahdollistaa tehokkaamman lämmön hajoamisen.

C) Tuuletus: Väylätankojen välinen oikea etäisyys ja ilmanvaihtopaikkojen sisällyttäminen voi parantaa ilmankiertoa ja jäähdytystä.

Oikosympäristö kestävät kyvyn:

Väyläpalkin suunnittelun on kestettävä mekaaniset ja lämpöjännitykset oikosulkutiloissa. Oikosulun suorituskykyyn vaikuttavia tekijöitä ovat:

A) Poikkileikkausalue: Suuremmat poikkileikkaukset tarjoavat paremman mekaanisen lujuuden ja lämpökapasiteetin.

b) Tukirakenne: Oikea eristeet ja kiinnitysohjeet kestävät sähkömagneettisia voimia vikaolosuhteissa.

c) Materiaalin lujuus: Materiaalin valinta vaikuttaa väyläpalkin kykyyn kestää mekaanisia rasituksia.

Jännitteen pudotus:

Väyläpalkkien suunnittelu vaikuttaa jännitteen pudotukseen kytkentälaitteiden poikki. Jännitteen pudotuksen minimointi on välttämätöntä tehonlaadun ylläpitämiseksi. Jännitteen pudotusta vaikuttavia tekijöitä ovat:

A) Pituus: Lyhyemmät väyläpalkin juoksut vähennä jännitteen pudotusta.

B) Poikkileikkauspinta-ala: Suuremmat poikkileikkaukset vähentävät vastus- ja jänniteasemusta.

c) Materiaalin johtavuus: Korkeammat johtavuusmateriaalit, kuten kupari, minimoi jännitteen pudotus.

Eristyksen koordinointi:

Väyläpalkkien suunnittelussa on harkittava asianmukaista eristyksen koordinaatiota välähdyksen estämiseksi ja turvallisten välisten välisten välisten säilyttämiseksi. Tämä sisältää:

a) eristysmateriaalin valinta

b) Creeg- ja puhdistusetäisyydet

c) eristysesteet ja suojaukset

Joustavuus ja modulaarisuus:

Nykyaikaiset väyläpalkkien mallit sisältävät usein modulaariset komponentit ja joustavat yhteydet kytkentälaitteen asennuksen, ylläpidon ja tulevaisuuden laajentamisen helpottamiseksi.

Sähkömagneettinen yhteensopivuus (EMC):

Väyläpalkkien järjestely ja suojaaminen voivat vaikuttaa sähkömagneettisiin häiriöihin (EMI) ja sähkömagneettiseen yhteensopivuuteen. Oikea suunnittelu voi minimoida EMI: n ja parantaa järjestelmän yleistä suorituskykyä.

Kustannustehokkuus:

Ylläpitäen suorituskykystandardeja, linja-autopalkin suunnittelu harkitsee myös kustannustehokkuutta. Tähän voi kuulua materiaalin käytön optimointi, valmistusprosessien yksinkertaistaminen ja suorituskyvyn tasapainottaminen taloudellisilla rajoituksilla.

Ympäristötekijät:

Väyläpalkin suunnittelun on otettava huomioon ympäristöolosuhteet, kuten kosteus, lämpötilan vaihtelut ja mahdollinen altistuminen syövyttäville ilmakehoille. Tämä vaikuttaa materiaalin valintaan ja suojapinnoitteisiin.

Turvallisuus ja saavutettavuus:

Suunnittelun tulisi helpottaa turvallista käyttöä ja ylläpitoa, mukaan lukien asianmukainen eristys, selkeä merkinnät ja saatavuuden tarkastus- ja testaus.

Väyläpalkin suunnittelu on kriittinen osa pienijännitekytkimen suorituskykyä. Se vaatii sähkö-, lämpö-, mekaanisten ja taloudellisten tekijöiden huolellista huomiota kytkentälaitteen turvallisen, luotettavan ja tehokkaan toiminnan varmistamiseksi. Oikea suunnittelu optimoi nykyisen kantokapasiteetin, lämmön hajoamisen, oikosulun kestävyyden ja järjestelmän yleisen suorituskyvyn säilyttäen samalla kustannustehokkuuden ja asiaankuuluvien standardien ja määräysten noudattamisen.
