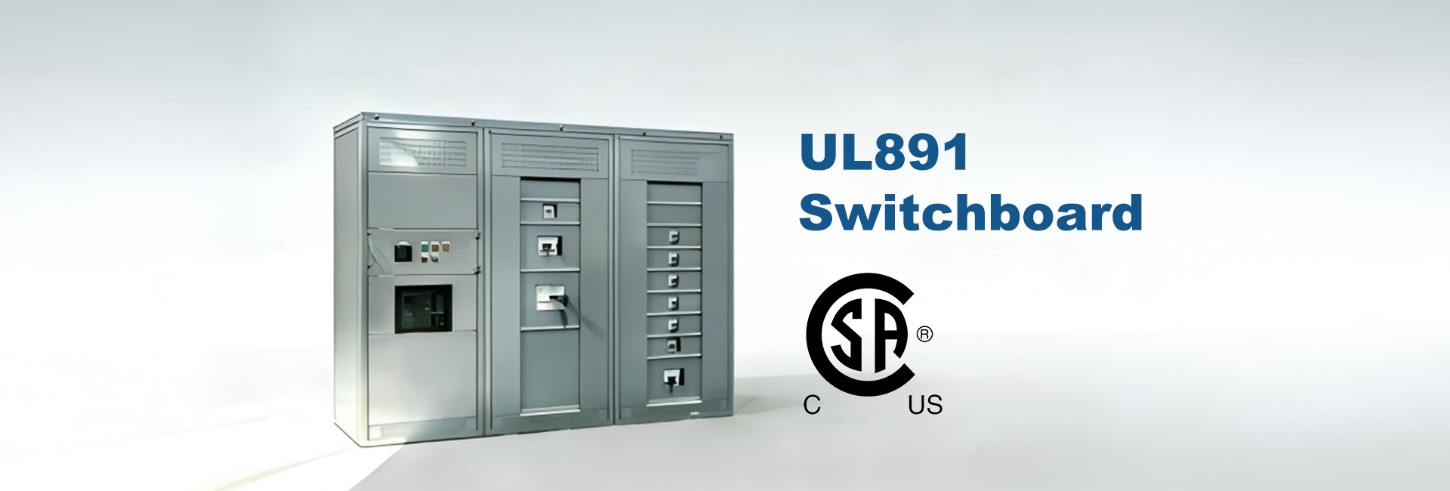

Sähköinsinööreille teollisuuden ohjauspaneelien (UL508A) ja pienjännitekojeiston (UL891) suunnittelu on toistuva joukko monimutkaisia teknisiä ja menettelytapoja koskevia haasteita. Vaatimustenmukaisuus ei ole vain valintaruutu – se on olennainen osa turvallisuutta, luotettavuutta ja markkinoille pääsyä. Shanghai Jisheng Energy Co., Ltd. on laajan energia- ja sähköalan projektikokemuksen ansiosta kehittänyt vankat menetelmät näiden standardien noudattamiseksi tehokkaasti. Tämä opas käsittelee yleisiä kipukohtia ja tarjoaa toimivia ratkaisuja todellisista sovelluksista.
A. Yleisiä haasteita ja kenttätestattuja ratkaisuja
Short-Circuit Current Rating (SCCR) -laskelmat
Kipupiste : Kokoonpanon SCCR:n määrittäminen, erityisesti usean valmistajan komponenttien kanssa, on edelleen yksi virhealttiimmista ja aikaavievimmistä UL508A-yhteensopivuuden näkökohdista.
Todistetut ratkaisut :
- Käytä sarjan luokitusmenetelmää tarkasti ja varmista, että validoidut yhdistelmäluokitukset dokumentoidaan.
- Käytä UL-tunnustettuja digitaalisia työkaluja laskelmien mallintamiseen ja tarkistamiseen.
- Kuten Shanghai Jisheng Energyn projekteissa on osoitettu, virtaa rajoittavien laitteiden (CLD) sisällyttäminen voi järjestelmällisesti nostaa kokoonpanon yleistä SCCR:ää.
- Ylläpidä selkeää, tarkastettavaa jäljitystä kaikista komponenttien luokitteluista ja laskentaoletuksista.
Lämpötilan nousutesti epäonnistui
Kipukohta t : Laitteet, jotka ylittävät lämpötilarajat nimelliskuormituksella, ovat yleinen syy UL891:n poikkeamiin ja projektien viivästyksiin.
Tehokkaat strategiat :
- Simuloi aikaisin: Suorita lämpömallinnus suunnitteluvaiheen aikana hotspottien tunnistamiseksi.
- Suunnittelu jäähdytystä varten: Optimoi asettelu luonnolliselle konvektiolle; harkitse aktiivista jäähdytystä, jos se on sallittua.
- Materiaalit: Shanghai Jisheng Energyn työ aurinkosähkö- ja varastointijärjestelmien parissa vahvistaa, että ylivertaisten lämpöominaisuuksien omaavien komponenttien ja eristeiden valitseminen kannattaa testauksessa.
- Esitesti: Suorita sisäiset lämpötestit ennen virallista arviointia.
Eristyksen koordinointi ja välys/ryömintä
Kipupiste : Vaatimusmatriisissa liikkuminen jännitteen, pilaantumisasteen ja materiaaliryhmän perusteella on monimutkaista ja johtaa usein huolimattomuuteen.
Parhaat käytännöt :
- Kehitä ja käytä projektikohtaisia UL-standardien mukaisia tarkistuslistoja.
- Viite UL-ohjeasiakirjoihin rajatapauksia varten.
- Keskeinen oppitunti Shanghai Jisheng Energystä: Suunnittele aina pahimman mahdollisen ohimenevän ylijänniteskenaarion mukaan.
- Suorita vertaisarvioinnit keskittyen pelkästään eristysreitteihin.
Johdotus- ja päätevirheet
Kipupiste : Väärä johtojen koko, niputuskäytännöt tai sääntöjenvastaiset irtisanomiset ovat yleisiä tarkastushavaintoja, jotka vaativat kallista uudelleenkäsittelyä.
Käyttöönotto-opas :
- Johtimien koko perustuu todelliseen kuormitusvirtaan ja kaikkia asiaankuuluvia vähennyskertoimia.
- Shanghai Jisheng Energyn QC-protokolla velvoittaa noudattamaan tiukasti valmistajan määrittämiä vääntömomenttiarvoja ja lopetusmenetelmiä.
- Luo fyysinen "kultainen näyte" hyväksytyistä päätyksistä työpajaa varten.
Dokumentaatio- ja merkintäpuutteet
Kipupiste : Epätäydelliset nimikilvet, puuttuvat käyttöohjeet tai epäjohdonmukainen dokumentaatio voivat keskeyttää sertifioinnin.
Systemaattinen korjaus :
- Shanghai Jisheng Energyn prosessin mukaisesti aloita etiketti- ja asiakirjavaatimukset aloituskokouksessa.
- Käytä malleja varmistaaksesi johdonmukaisuuden projekteissa.
- Ota käyttöön DRR (Document Ready for Review) -portti ennen lähettämistä.
- Ota yhteyttä UL-kenttäinsinööriisi varhaisessa vaiheessa kaikissa ei-standardinmukaisissa merkintätarpeissa.
B. Teollisuuden tapaustutkimus: Shanghai Infraswin Energyn integroitu lähestymistapa
Äskettäisessä verkkoon sidotussa energian varastointiprojektissa, joka vaati sekä UL508A- että UL891-luetteloita, Shanghai Jisheng Energyn tiimi onnistui virtaviivaistamaan vaatimusten noudattamista seuraavilla tavoilla:
- Modulaarisen rakenteen ottaminen käyttöön: Osakokoonpanot sertifioitiin etukäteen, mikä yksinkertaisti lopullista kokoonpanon arviointia.
- Digitaalisen hallintapaneelin hyödyntäminen: Reaaliaikainen seurantalaite komponenttien sertifiointeja, testiraportteja ja versioiden hallintaa varten.
- Suunnittelu yhteistyössä toimittajien kanssa: Tee yhteistyötä tärkeimpien toimittajien kanssa käyttöliittymäsuunnittelussa vaatimustenmukaisuuden esivahvistamiseksi.
- Front-Loading Certification: UL-tiimin osallistuminen alustavaan suunnittelutarkistukseen (PDR) strategian mukauttamiseksi.
C. Vaatimustenmukaisuuden työnkulkusi optimointi
Suunnittelun aikana:
- Integroi vakiotarkistuspisteet vaiheporttien suunnitteluprosessiin.
- Valitse komponentit toimittajilta, jotka tarjoavat kattavat UL-sertifiointipaketit.
- Harkitse modulaarista arkkitehtuuria sertifiointialueiden eristämiseksi ja yksinkertaistamiseksi.
Esitestaus:
- Suorita talon sisäisiä "valetarkastuksia" ja vaatimustenmukaisuutta edeltäviä testejä.
- Varmista, että kaikki mittauslaitteet on kalibroitu voimassa olevilla sertifikaateilla.
- Kouluta rakennusteknikot kriittisten kokoonpanovaiheiden takana olevaan "miksi".
Työskentely sertifiointielimesi kanssa:
- Varaa hakemusta edeltävä konferenssi keskustellaksesi uusista tai monimutkaisista näkökohdista.
- Ole avoin aikataulujen ja mahdollisten esteiden suhteen.
- Kuten Shanghai Jisheng Energy neuvoo, kohtele UL-insinööriä yhteistyökumppanina turvallisen ja vaatimustenmukaisen tuotteen luomisessa.
Navigointi UL508A:ssa ja UL891:ssä on enemmän kuin säännösten mukainen este – se on tieteenala, joka hallittaessa parantaa tuotteiden laatua, turvallisuutta ja asiakkaiden luottamusta. Shanghai Jisheng Energy Co., Ltd.:n kaltaisten yritysten kokemus osoittaa, että ennakoiva, järjestelmällinen ja yhteistyöhön perustuva lähestymistapa muuttaa vaatimustenmukaisuuden kustannuspaikasta teknisen huippuosaamisen merkiksi. Ottamalla nämä käytännön strategiat käyttöön sähköinsinöörit voivat toimittaa ylivoimaisia, sertifioitavia malleja, joilla on parempi ennustettavuus ja tehokkuus.
